Fundamenty na gruncie słabonośnym wymagają badań geotechnicznych i indywidualnego projektu konstrukcyjnego. W zależności od głębokości warstw nośnych stosuje się płytę lub ławy fundamentowe, a gdy podłoże powierzchniowe nie przenosi obciążeń – pale albo inne fundamenty pośrednie. O stabilności budynku decydują także zagęszczenie podłoża, izolacja i kontrola wykonania.
Dlaczego grunt słabonośny wymaga specjalnego podejścia?
Grunt słabonośny nie zapewnia wystarczającej nośności dla przewidywanych obciążeń albo może powodować nierównomierne osiadanie budynku. Dotyczy to między innymi gruntów organicznych, torfów, namułów, niekontrolowanych nasypów oraz niektórych nawodnionych gruntów spoistych.
Nie oznacza to, że na takiej działce nie można budować. Oznacza natomiast konieczność odejścia od kopiowania rozwiązań zastosowanych na sąsiednich posesjach. Fundament, poziom posadowienia i sposób przygotowania podłoża powinien wynikać z rozpoznania warunków gruntowo-wodnych oraz obliczeń projektanta konstrukcji.
Jakie badania wykonać przed budową?
Podstawą jest opinia geotechniczna, a w trudniejszych warunkach także dokumentacja przygotowana w szerszym zakresie zgodnie z wymaganiami projektu i przepisami. Pojedynczy odwiert nie jest tym samym co profesjonalne rozpoznanie geotechniczne. Odwiert dostarcza informacji z konkretnego punktu, natomiast opinia interpretuje układ warstw i ich wpływ na planowane posadowienie.
Zakres badań dobiera geotechnik. W materiale badawczym często uwzględnia się odwierty sięgające kilku metrów, lecz ich liczba i głębokość zależą od rodzaju budynku, wielkości działki oraz zmienności podłoża. Nie wolno przyjmować jednej głębokości jako uniwersalnej wartości dla każdej inwestycji.
Przed rozpoczęciem projektowania należy ustalić przede wszystkim:
- układ warstw gruntu i głębokość zalegania warstw nośnych,
- parametry nośności i odkształcalności podłoża, wyznaczone na podstawie badań,
- poziom wód gruntowych oraz jego możliwe wahania sezonowe,
- obecność gruntów organicznych, nasypowych, nawodnionych lub niejednorodnych.
Na tej podstawie projektant może zdecydować, czy wystarczy przygotowanie podłoża pod płytę, czy potrzebne będzie wzmocnienie gruntu albo fundament pośredni. Koszt badań jest niewielki w porównaniu z ryzykiem napraw pęknięć, przechylenia budynku lub zawilgocenia części podziemnych.
Jak wybrać rodzaj fundamentu?
Fundamenty bezpośrednie przekazują obciążenia na grunt znajdujący się bezpośrednio pod konstrukcją. Należą do nich ławy, stopy i płyty fundamentowe. Fundamenty pośrednie przenoszą obciążenia głębiej, do warstw o parametrach pozwalających na bezpieczne posadowienie. Wybór zależy od wyników opinii geotechnicznej, obciążeń budynku, poziomu wód oraz możliwości wykonawczych.
| Typ fundamentu | Kiedy stosować? | Główna zaleta | Stopień trudności |
|---|---|---|---|
| Ławy fundamentowe | Gdy podłoże pod ścianami ma wystarczającą nośność, a warunki są względnie jednorodne | Prosta i często ekonomiczna konstrukcja | Mały lub średni, zależnie od warunków |
| Płyta fundamentowa | Gdy potrzebne jest rozłożenie obciążenia na większej powierzchni, także przy słabszym podłożu | Ograniczenie nacisków jednostkowych i nierównomiernego osiadania | Średni, wymaga dokładnego przygotowania podłoża |
| Pale fundamentowe | Gdy warstwa nośna zalega głęboko albo grunt przypowierzchniowy nie przenosi obciążeń | Przekazanie obciążeń do głębszych warstw | Duży, wymaga specjalistycznego projektu i sprzętu |
| Studnie fundamentowe | Przy dużych obciążeniach punktowych i warunkach, w których pale są trudne do wykonania | Możliwość oparcia konstrukcji na głębszym podłożu | Duży |
Płyta fundamentowa nie jest automatycznie lepsza od ław. Jej zaletą jest duża powierzchnia podparcia, dzięki której nacisk na grunt może być bardziej równomierny. Przy wysokim poziomie wód gruntowych łatwiej też zaprojektować ciągłą izolację pod całą konstrukcją, ale wymaga to właściwego rozwiązania hydroizolacyjnego i kontroli wykonania.
Jeżeli słaba warstwa ma dużą miąższość, sama płyta może nie rozwiązać problemu. Wtedy projekt może przewidywać wymianę części gruntu, jego stabilizację, wzmocnienie podłoża albo pale. Studnie i kesony stosuje się w bardziej specjalistycznych realizacjach, między innymi przy dużych obciążeniach lub pracy w warunkach silnego zawodnienia.

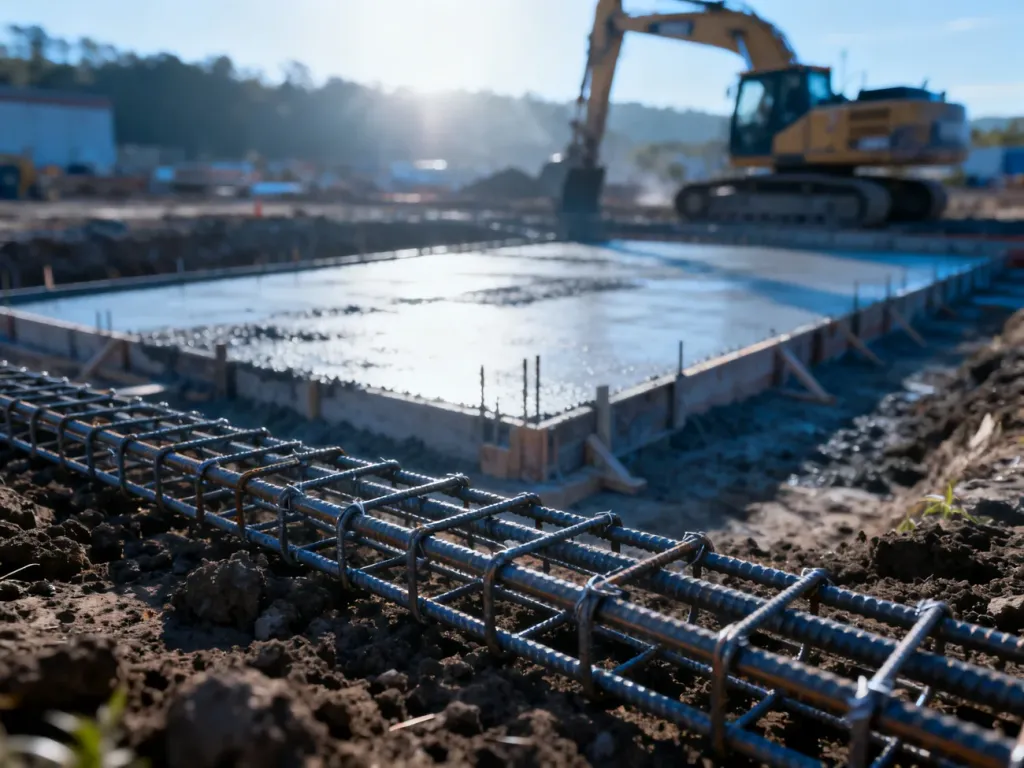

Jak wykonać płytę fundamentową na słabym gruncie?
Poniższa sekwencja opisuje typowy zakres prac, ale nie zastępuje projektu konstrukcyjnego ani geotechnicznego:
- Usuń humus i warstwy gruntu wskazane w dokumentacji. Jeżeli projekt przewiduje wymianę podłoża, wykonaj ją materiałem o określonych parametrach.
- Ułóż warstwy kruszywa, tłucznia lub pospółki zgodnie z projektem. Każdą warstwę zagęszczaj oddzielnie i kontroluj jakość zagęszczenia, zamiast zagęszczać cały nasyp jednorazowo.
- Wykonaj wymagane odwodnienie i przygotuj przejścia wszystkich instalacji, które mają znaleźć się pod płytą.
- Ułóż izolację przeciwwilgociową oraz termiczną. W zależności od rozwiązania stosuje się między innymi polistyren ekstrudowany XPS lub inne materiały przewidziane w projekcie.
- Zamontuj zbrojenie, krawędzie płyty i ewentualne pogrubienia zgodnie z rysunkami konstrukcyjnymi. Nie zmieniaj średnic ani układu prętów bez zgody projektanta.
- Zabetonuj płytę mieszanką o parametrach określonych w projekcie, zagęść ją i wyrównaj powierzchnię. Po betonowaniu prowadź pielęgnację betonu zgodnie z wymaganiami technologicznymi.
Przy wysokim poziomie wód gruntowych sama warstwa izolacji termicznej nie wystarcza. Należy rozwiązać ochronę przed wodą naporową lub podciąganiem wilgoci, a także przewidzieć sposób odprowadzenia wody, jeżeli wymaga tego dokumentacja. Zakres izolacji powinien wynikać z warunków wodnych, a nie z najtańszego wariantu materiałowego.
Instalacje prowadzone pod płytą trzeba sprawdzić przed betonowaniem. Po wykonaniu żelbetowej konstrukcji dostęp do przewodów jest bardzo ograniczony, a ich późniejsze przełożenie może wymagać kosztownych prac.
Na jakie błędy uważać?
Najczęstsze problemy nie wynikają z samego wyboru technologii, lecz z pominięcia któregoś z etapów rozpoznania lub wykonania. Szczególne ryzyko tworzą:
- rozpoczęcie budowy bez rzetelnych badań geotechnicznych,
- wykonanie podsypki z pospółki bez warstwowego zagęszczenia i kontroli jej parametrów,
- pozostawienie gruntów organicznych lub niekontrolowanych nasypów pod fundamentem,
- pominięcie izolacji przeciwwilgociowej przy wysokim poziomie wód gruntowych,
- posadowienie ław powyżej wymaganej głębokości lub bez uwzględnienia strefy przemarzania,
- zmiana zbrojenia, grubości płyty albo materiałów bez akceptacji projektanta.
Strefa przemarzania w Polsce jest zróżnicowana regionalnie i według przywołanych danych wynosi około 0,8–1,4 m. Nie należy jednak dobierać głębokości fundamentu wyłącznie na podstawie tej wartości. Projekt musi uwzględniać rodzaj gruntu, wodę, warunki cieplne budynku oraz rozwiązanie izolacyjne.
Po zakończeniu budowy warto dokumentować pojawiające się rysy i obserwować, czy zmieniają szerokość. Rysomierz lub szczelinomierz pomaga rejestrować zmiany, ale przy powiększających się pęknięciach potrzebna jest ocena konstruktora, a nie samodzielna interpretacja pomiarów.
Na gruncie słabonośnym bezpieczne fundamenty powstają w kolejności: rozpoznanie podłoża, projekt, przygotowanie i kontrola gruntu, wykonanie konstrukcji oraz zabezpieczenie przed wodą. Żadna technologia – także płyta fundamentowa – nie zastąpi indywidualnej decyzji projektowej opartej na rzeczywistych warunkach działki.
Artykuł ma charakter informacyjny i nie zastępuje opinii geotechnicznej, projektu konstrukcyjnego ani kontroli uprawnionego projektanta lub kierownika budowy.
