Strop monolityczny wykonuje się przez przygotowanie stabilnego szalunku, ułożenie zbrojenia zgodnie z projektem konstrukcyjnym, odbiór przez kierownika budowy, a następnie betonowanie i pielęgnację. Najważniejsze parametry to właściwa otulina prętów, ciągłość zakotwień oraz poprawne zagęszczenie mieszanki.
Dlaczego strop monolityczny wymaga nadzoru?
Strop monolityczny jest elementem nośnym, który przenosi ciężar własny, obciążenia użytkowe i obciążenia przekazywane przez inne części budynku. Nie można traktować go jak zwykłego sufitu ani wykonywać na podstawie ogólnych tabel znalezionych w internecie.
Średnice, rozstaw i długości prętów, grubość płyty, sposób zakotwienia oraz klasa betonu muszą wynikać z indywidualnego projektu konstrukcyjnego. Projektant uwzględnia między innymi rozpiętość ścian, obciążenia, kształt pomieszczeń i warunki podparcia. Prace prowadzi się pod nadzorem kierownika budowy, a zbrojenie musi zostać przez niego odebrane przed betonowaniem.
Materiały i narzędzia potrzebne przed rozpoczęciem prac
Przed rozpoczęciem robót trzeba skompletować materiały zgodne z dokumentacją oraz sprzęt pozwalający utrzymać geometrię konstrukcji i właściwie zagęścić beton. Potrzebne są:
- Deskowanie – systemowe panele lub sklejka szalunkowa z belkami podporowymi.
- Podpory teleskopowe – stemple i elementy rozdzielające obciążenie na podłoże.
- Stal zbrojeniowa – najczęściej pręty żebrowane o średnicach wskazanych w projekcie.
- Drut wiązałkowy – do łączenia prętów bez spawania.
- Podkładki dystansowe – z tworzywa lub betonu, zapewniające wymaganą otulinę.
- Mieszanka betonowa – klasa i konsystencja zgodne z projektem, często co najmniej C20/25.
- Wibrator do betonu – do usunięcia pustek powietrznych podczas betonowania.
Jak wykonać strop monolityczny krok po kroku?
Chronologia prac ma znaczenie, ponieważ każde przesunięcie lub uszkodzenie zbrojenia podczas kolejnego etapu może zmienić założenia konstrukcyjne.
- Wykonaj szalowanie i podparcie. Deskowanie musi mieć właściwy poziom, wymiary i grubość zgodną z projektem. Stemple ustawia się na stabilnym podłożu, a ich rozstaw oraz sposób stężenia dobiera do obciążeń od zbrojenia i świeżego betonu. Przed dalszymi pracami sprawdza się szczelność połączeń, aby mieszanka nie wypływała.

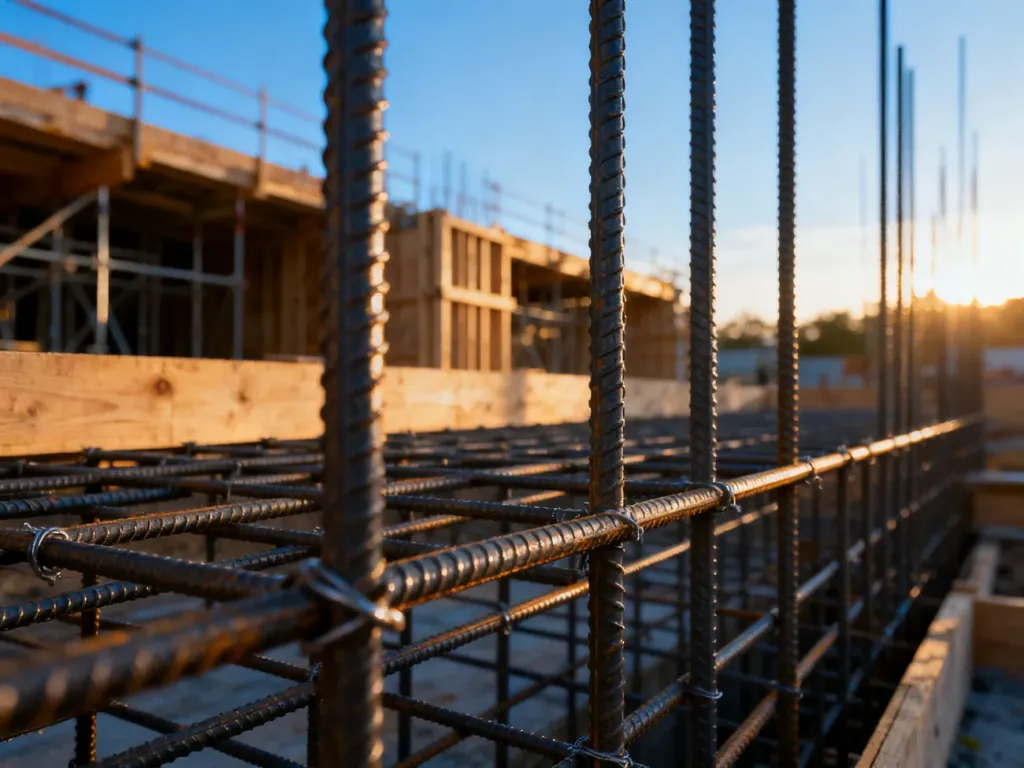

- Ułóż zbrojenie dolne. Na przygotowanym szalunku układa się pręty główne oraz pręty rozdzielcze. Pręty rozdzielcze porządkują układ i pomagają rozłożyć obciążenia w drugim kierunku. Zbrojenie nie może leżeć bezpośrednio na deskowaniu, dlatego układa się je na dystansach.
- Zamontuj strzemiona i zbrojenie wieńców. Strzemiona obejmują pręty podłużne w elementach, w których zostały przewidziane, a zbrojenie wieńców łączy strop ze ścianami nośnymi. Pręty główne należy zakotwić w sposób pokazany na rysunkach konstrukcyjnych. Nie wolno samodzielnie skracać ani przesuwać zakotwień.
- Ułóż zbrojenie górne. W strefach wskazanych przez konstruktora montuje się pręty górne, często nad podporami, gdzie występują siły rozciągające po górnej stronie płyty. Do utrzymania ich wysokości stosuje się specjalne podkładki lub koziołki zbrojeniowe.
- Wykonaj kontrolę i odbiór zbrojenia. Sprawdza się średnice, rozstawy, zakłady, zakotwienia, otulinę, stabilność wiązań, przejścia instalacyjne oraz czystość szalunku. Betonowanie można rozpocząć dopiero po odbiorze zbrojenia przez kierownika budowy.
- Zabetonuj strop i zagęść mieszankę. Beton układa się równomiernie, bez miejscowego gromadzenia dużej ilości mieszanki. Wibrator usuwa pęcherze powietrza, ale jego użycie musi być kontrolowane, aby nie przesunąć prętów ani nie rozszczelnić deskowania. Poziom górnej powierzchni ustala się zgodnie z projektem.
Otulina i wiązanie zbrojenia – co ma znaczenie?
Otulina betonowa to warstwa betonu między powierzchnią pręta a zewnętrzną powierzchnią elementu. Chroni stal przed wilgocią i korozją, a także zapewnia prawidłową współpracę pręta z betonem. W opisanym rozwiązaniu przyjmuje się zwykle 2,5–3 cm, ale ostateczna wartość powinna wynikać z projektu i warunków środowiskowych.
Otulinę uzyskuje się dzięki dystansom. Nie należy zastępować ich przypadkowymi kawałkami materiału, które mogą się kruszyć, przesuwać albo nie zapewniać stałej wysokości zbrojenia. Dystanse rozstawia się tak, aby pręty nie opadły podczas chodzenia po zbrojeniu i betonowania.
Pręty łączy się drutem wiązałkowym. Wiązanie ma utrzymać układ do chwili związania betonu, ale nie zastępuje obliczonego zakotwienia ani długości zakładów. Zasad wiązania należy przestrzegać w następujący sposób:
- Łącz pręty drutem w miejscach wskazanych przez wykonawcę lub kierownika budowy.
- Stosuj zakłady o długości określonej w projekcie, zamiast przyjmować jedną wartość dla każdego pręta.
- Wiąż połączenia tak, aby pręty nie przesuwały się podczas betonowania.
- Nie spawaj prętów, jeśli projekt nie przewiduje specjalnej technologii i stali przeznaczonej do spawania.
- Końce drutu skracaj i układaj tak, aby nie zmniejszały otuliny ani nie wystawały poza beton.
Jakie średnice prętów spotyka się w stropach?
Poniższe zestawienie ma charakter wyłącznie orientacyjny. Rozpiętość sama nie wystarcza do doboru zbrojenia, dlatego każdą wartość musi zatwierdzić konstruktor na podstawie obliczeń.
| Rozpiętość stropu | Średnica prętów głównych | Średnica prętów poprzecznych |
|---|---|---|
| Do 4 m | Najczęściej 10–12 mm | Najczęściej 8–10 mm |
| 4–6 m | Najczęściej 12–14 mm | Najczęściej 10–12 mm |
| Powyżej 6 m | Dobór indywidualny | Dobór indywidualny |
Wartości z tabeli nie określają rozstawu, liczby prętów ani ich zakotwienia. Nie można na ich podstawie samodzielnie zmienić projektu, ponieważ o nośności decyduje cały układ konstrukcyjny, a nie sama średnica stali. Projektowanie żelbetu odnosi się między innymi do zasad zawartych w Eurokodzie 2, czyli PN-EN 1992-1-1.
Najczęstsze błędy i ich konsekwencje
Błędy wykonawcze często powstają przed betonowaniem, gdy zbrojenie zostaje przesunięte albo szalunek nie zapewnia właściwej geometrii. Ich skutki mogą ujawnić się dopiero podczas użytkowania budynku.
| Błąd | Co może się stać? | Jak kontrolować? |
|---|---|---|
| Brak lub zbyt mało dystansów | Zmniejszenie otuliny i większe ryzyko korozji stali | Sprawdzić wysokość zbrojenia przed odbiorem |
| Słabe podparcie szalunku | Ugięcie deskowania, zmiana grubości lub awaria podczas betonowania | Ocenić podłoże, podpory, stężenia i poziom deskowania |
| Błędne zakotwienie w wieńcu | Nieprawidłowe przekazywanie sił między stropem a ścianami | Porównać ułożenie prętów z rysunkiem konstrukcyjnym |
| Niewłaściwa pielęgnacja betonu | Zbyt szybkie wysychanie, rysy skurczowe i gorszy rozwój wytrzymałości | Chronić powierzchnię przed słońcem, wiatrem i utratą wilgoci |
Nie należy też wykonywać otworów, bruzd ani zmian w zbrojeniu bez zgody konstruktora. Dotyczy to szczególnie stropów o nieregularnym kształcie oraz miejsc, w których planowane są przejścia instalacyjne.
Odbiór przed betonowaniem i pielęgnacja stropu
Przed zamówieniem mieszanki kierownik budowy powinien przeprowadzić odbiór przygotowanego elementu. Kontrola powinna obejmować:
- czystość i szczelność deskowania,
- stabilność stempli oraz prawidłowy poziom szalunku,
- średnice, rozstawy i zakotwienie prętów,
- ciągłość i sztywność wiązań,
- poprawność otuliny oraz ułożenie dystansów,
- zgodność przejść instalacyjnych z projektem,
- zgodę kierownika budowy na rozpoczęcie betonowania.
Po wylaniu beton trzeba chronić przed zbyt szybkim wysychaniem, szczególnie przy wysokiej temperaturze, silnym wietrze i bezpośrednim nasłonecznieniu. Powierzchnię zabezpiecza się przed utratą wilgoci i w razie potrzeby zwilża zgodnie z warunkami pogodowymi oraz zaleceniami technologicznymi. Osiąganie projektowanej wytrzymałości trwa około 28 dni, ale tempo zależy od rodzaju cementu, temperatury, wilgotności i zastosowanej mieszanki.
Deskowania i podpór nie usuwa się według samego kalendarza. Decyzję podejmuje kierownik budowy po uwzględnieniu wytrzymałości betonu, rozpiętości stropu, obciążeń oraz warunków dojrzewania. W wielu przypadkach podparcie pozostawia się co najmniej przez około 28 dni, lecz dokładny termin musi wynikać z oceny konkretnej konstrukcji.
Strop monolityczny może być trwały tylko wtedy, gdy projekt, wykonanie, odbiór zbrojenia, betonowanie i pielęgnacja tworzą jeden kontrolowany proces. Bez udziału konstruktora i kierownika budowy nie należy samodzielnie dobierać zbrojenia ani zmieniać kolejności robót.
