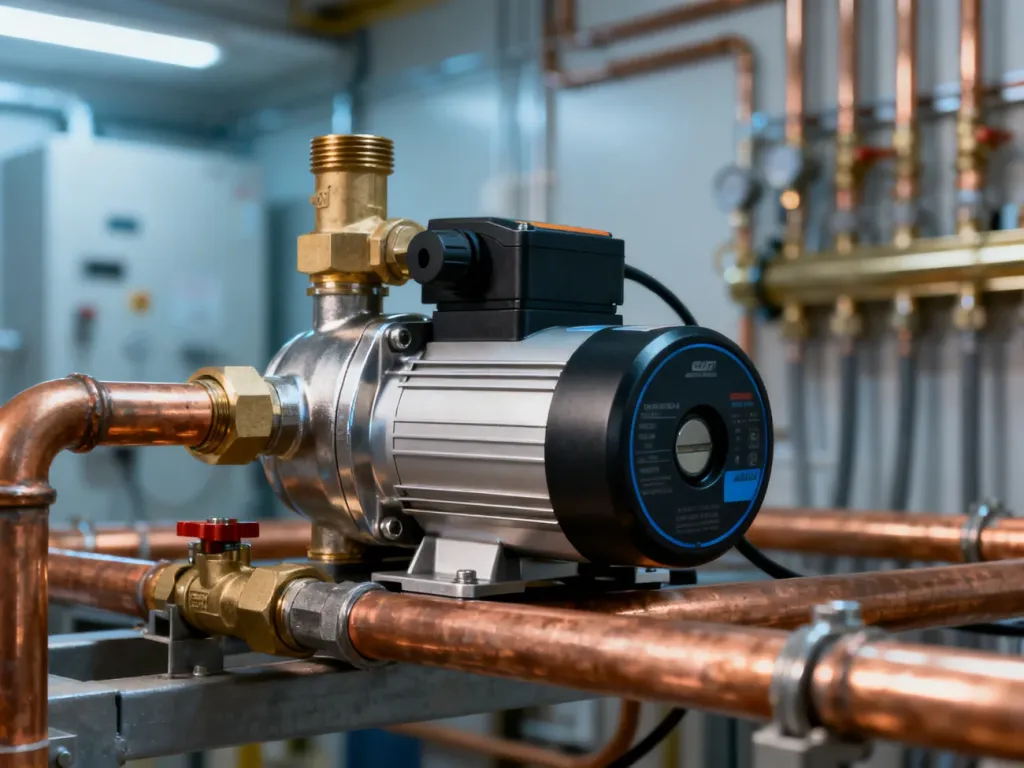

Prawidłowy montaż pompy CO na powrocie wymaga zachowania kierunku przepływu, poziomego ułożenia wału, zastosowania filtracji oraz bezpiecznego podłączenia elektrycznego. Powrót ma zwykle niższą temperaturę niż zasilanie, dlatego ogranicza obciążenie cieplne pompy i jej elektroniki.
Co przygotować przed montażem?
Najpierw wybierz miejsce zapewniające dostęp do pompy podczas konserwacji. Nie należy kierować się wyłącznie estetyką zabudowy. Urządzenie powinno mieć zawory odcinające po obu stronach, aby można było je zdemontować bez opróżniania całej instalacji.
Do montażu przygotuj następujące elementy i narzędzia:
- Zawory odcinające – montowane przed pompą i za nią.
- Filtr siatkowy lub separator magnetyczny – chroniący wirnik przed zanieczyszczeniami.
- Śrubunki przyłączeniowe – ułatwiające późniejszy demontaż urządzenia.
- Klucze monterskie, uszczelki i materiały uszczelniające – dobrane do rodzaju połączeń i parametrów instalacji.
Prawidłowy montaż pompy CO na powrocie krok po kroku
Przed rozpoczęciem pracy sprawdź instrukcję konkretnego modelu. Poszczególne pompy mogą różnić się sposobem podłączenia, wymaganiami dotyczącymi uszczelnień oraz rozwiązaniem skrzynki sterującej.
- Odłącz zasilanie elektryczne. Wyłącz obwód pompy w rozdzielnicy i upewnij się, że nie może zostać przypadkowo załączony. Samo ustawienie przełącznika pompy w pozycji „wyłączone” nie zastępuje odłączenia obwodu.
- Zamknij dopływ medium. Zamknij zawory odcinające, a jeśli instalacja nie ma takiej możliwości, spuść wodę z odpowiedniego odcinka. Przed odkręceniem połączeń poczekaj, aż medium ostygnie.
- Przygotuj odcinek instalacji. Zamontuj zawór odcinający przed pompą, następnie filtr siatkowy lub separator magnetyczny. Filtr powinien znajdować się przed pompą, zgodnie z kierunkiem przepływu i instrukcją jego producenta.
- Wstaw pompę w przewód powrotny. Dopasuj śrubunki i uszczelki, a następnie ustaw korpus zgodnie ze strzałką kierunku przepływu wytłoczoną na obudowie. Strzałka musi wskazywać rzeczywisty kierunek obiegu w instalacji.
- Ustaw wał poziomo. Obróć pompę tak, aby oś wału silnika przebiegała poziomo. Nie oznacza to, że sam przewód musi zawsze znajdować się idealnie w poziomie. Decydujące jest położenie wału wewnątrz pompy.
- Uszczelnij i dokręć połączenia. Użyj właściwych uszczelek lub materiału uszczelniającego. Dokręcaj połączenia bez nadmiernej siły, aby nie uszkodzić gwintów, korpusu ani śrubunków.
- Podłącz pompę elektrycznie. Przewody podłącz zgodnie ze schematem producenta, z zachowaniem przewodu ochronnego i wymagań dla danego obwodu. Jeśli nie masz uprawnień lub pewności co do instalacji, tę czynność powinien wykonać elektryk.
Najważniejsze zasady techniczne
Wał pompy musi znajdować się w poziomie. W wielu pompach łożyska są smarowane przez przepływające medium. Pionowe ustawienie wału może pogorszyć smarowanie, zwiększyć tarcie i przyspieszyć zużycie elementów. W skrajnym przypadku prowadzi do przegrzewania silnika lub zatarcia pompy.
Skrzynka sterująca powinna znajdować się w pozycji ograniczającej ryzyko zalania i umożliwiającej odczyt oraz obsługę. Szczególną uwagę trzeba zwrócić na starsze konstrukcje, w których moduł znajduje się z boku korpusu. Nie należy umieszczać go pod silnikiem, a dławik kabla nie powinien być skierowany ku górze, ponieważ woda może łatwiej przedostać się do wnętrza.
W nowszych pompach pozycję modułu często można zmienić zgodnie z instrukcją. Nie wolno jednak obracać części silnikowej bez sprawdzenia, czy dany model na to pozwala. Dostęp serwisowy do skrzynki jest ważniejszy niż całkowite ukrycie urządzenia w zabudowie.
Ostrzeżenie: przed pracą przy pompie zawsze odłącz zasilanie elektryczne. Kontakt z wodą i napięciem stwarza ryzyko porażenia. Nie uruchamiaj pompy przy zamkniętych zaworach ani przy zapowietrzonym korpusie, chyba że instrukcja danego modelu wyraźnie dopuszcza taką procedurę.
Najczęstsze błędy montażowe
Poniższa tabela pokazuje typowe błędy, ich konsekwencje oraz sposób korekty:
| Błąd montażowy | Skutek | Rozwiązanie |
|---|---|---|
| Pionowe ustawienie wału | Pogorszone smarowanie, wzrost tarcia i ryzyko zatarcia | Przestaw pompę tak, aby wał znajdował się poziomo |
| Brak filtra przed pompą | Zanieczyszczenia mogą uszkodzić lub zablokować wirnik | Zamontuj filtr siatkowy albo separator magnetyczny przed pompą |
| Odwrotny kierunek przepływu | Brak prawidłowej cyrkulacji i nieprawidłowa praca układu | Porównaj strzałkę na korpusie z kierunkiem obiegu medium |
| Skrzynka sterująca pod silnikiem | Ryzyko zalania modułu sterującego | Obróć moduł do pozycji wskazanej przez producenta |
Kontrola przed uruchomieniem
Po zakończeniu prac nie uruchamiaj instalacji bez krótkiej kontroli montażu:
- Sprawdź szczelność śrubunków, zaworów i połączeń gwintowanych.
- Potwierdź, że strzałka na korpusie pompy wskazuje właściwy kierunek przepływu.
- Upewnij się, że wał jest ustawiony poziomo, a skrzynka sterująca nie jest narażona na zalanie.
- Otwórz zawory, napełnij instalację i odpowietrz pompę oraz cały układ zgodnie z instrukcją urządzenia.
- Sprawdź stabilność zasilania elektrycznego i działanie zabezpieczeń.
Po pierwszym uruchomieniu obserwuj połączenia pod kątem wycieków i posłuchaj pracy pompy. Nietypowy hałas, drgania lub brak przepływu mogą oznaczać zapowietrzenie, zabrudzony filtr, nieprawidłowy kierunek montażu albo problem wymagający kontroli instalatora.
